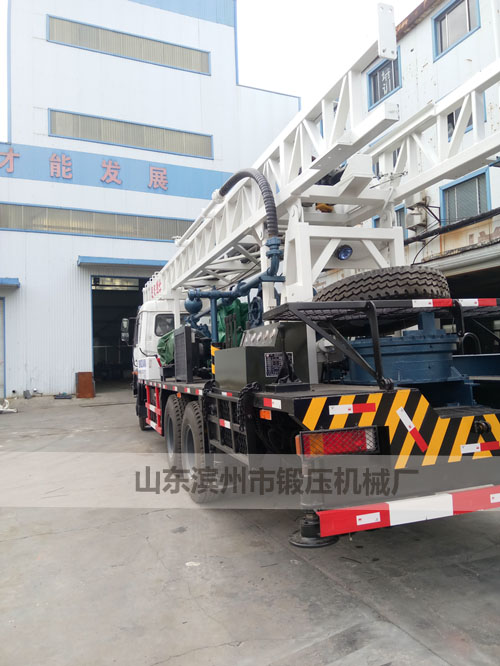

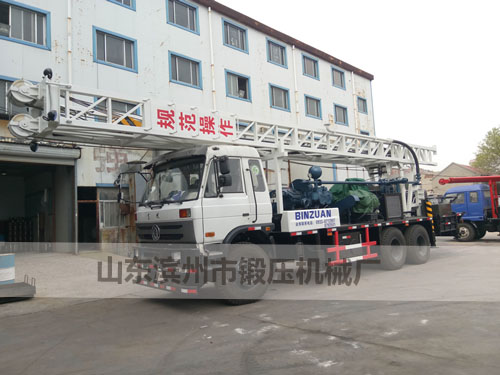

特 點：BZC400CDF6×4III車裝水井鉆機
訂購熱線：0543-3325896
|
◎BZC400CDF6×4III車裝水井鉆機是正循環回轉鉆機。該鉆機選用東風6×4專用鉆機底盤，型號為DFS1251GL18，排放標準國四，采用11.00R20鋼絲越野花紋輪胎，越野性好。 ◎該鉆機結構緊湊，底盤采用獨立玉柴有限公司生產，型號YC6J220-33柴油發動機，排放國四,功率162kw/2500rpm動力強勁。 ◎鉆機配備液壓雙卷?yè)P機組，主液壓卷?yè)P機能實現機械卷?yè)P機的快速放繩功能。副液壓卷?yè)P機具有提升力大，升速度快的特點。 ◎上車鉆井采用獨立的東風康明斯6BT5.9-C130柴油發動機。功率97kW ，既能滿足打井要求又能降低油耗，經濟實惠。 ◎液壓油缸控制井口卡板進退，使保險卡板閉合，來實現卡住或放開鉆桿接頭。 ◎氣動一體化設計，實現氣動遠程控制BW850/2A泥漿泵離合，自動化程度高，操作簡便省力。 ◎鉆機裝有4只液壓支腿，兩只機械支腿。每個液壓支腿油缸活塞桿上都帶有螺紋并配有鎖母，鉆機調平后可用鎖母將油缸鎖緊。這樣，即使油缸泄露，底盤也不會(huì )失穩。 ◎轉盤為撥杠式，內部采用螺旋弧齒輪傳動，傳遞的扭矩大，是國內外同類鉆機的2倍。 ◎裝有30Kw發電機，帶有離合器不用時脫離開,為施工現場驅動水泵、夜間照明、焊接維修、生活用電等提供方便； ◎液壓系統采用了開式系統，上下車操縱分開，避免誤操作。裝有冬季油溫加熱器，夏季油溫散熱器,以適應不同季節液壓油加熱和散熱。 ◎本鉆機配有輔助卸桿油缸，利用此油缸推動轉盤棘齒，卸開鉆桿接頭扣絲，再用轉盤反轉卸桿，以防卸桿時沖擊力損壞鉆機變速箱。 |
|
基本標準配置：
|
技術參數 |
|||
|
名義鉆孔深度(M) |
400 |
||
|
轉盤通孔直徑 |
500 |
||
|
轉盤轉速(r/min) |
110；96；56；36；21；12 |
||
|
轉盤扭矩(kN.m) |
4.3；5；8.5；13.3；22.7；40 |
||
|
主卷?yè)P單繩拉力(kN) |
40 |
||
|
主鉤提升能力(kN) |
240 |
||
|
副卷?yè)P單繩拉力(kN) |
40 |
||
|
副鉤提升力(kN) |
160 |
||
|
鉆塔承載能力（kN） |
260 |
||
|
鉆塔有效高度 |
11900 |
||
|
主鉆桿 |
108×108×7500 |
||
|
副鉆桿 |
￠88.9×9.8×5500 |
||
|
動力 |
柴油機型號 |
東風康明斯6BTA5.9-C130 水冷四沖程渦輪增壓 |
|
|
額定功率 |
97kW |
||
|
額定轉速 |
2200rpm |
||
|
最大輸出扭矩 |
560Nm/1500rpm |
||
|
泥漿泵 |
型號 |
BW850/20 |
|
|
缸徑 |
150 |
||
|
排量（L/min） |
850 |
||
|
泵壓（MPa） |
2 |
||
|
輸入功率（kW） |
40 |
||
|
汽車底盤 |
底盤型號 |
DFS1251GL18 |
|
|
底盤形式 |
6×4 |
||
|
發動機 |
型號 |
YC6J220-33 |
|
|
型式 |
水冷四沖程增壓中冷 |
||
|
額定功率(kW) |
162 |
||
|
額定轉速 |
2500 |
||
|
工作狀態（mm） |
11065×3050×14000 |
||
|
運輸狀態（mm） |
12700×2480×4000 |
||
