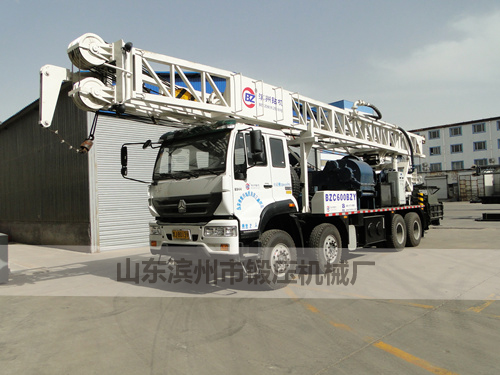

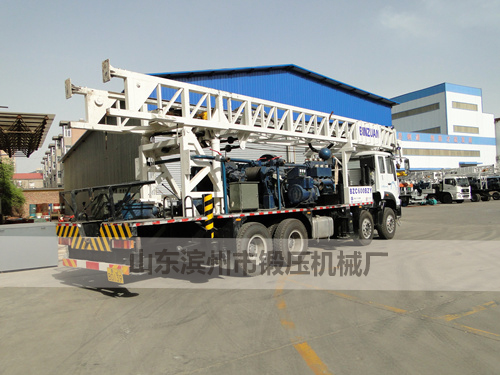

特 點：BZC600XWY8x4IV車裝水井鉆機
訂購熱線：0543-3325896

|
產品主要特點及用途：
|
|
◎BZC600XWY8×4IV車裝水井鉆機是正循環回轉鉆機。該鉆機選用中國重汽生產8×4專用鉆機底盤，11.00R20鋼絲越野花紋輪胎，越野性好。 ◎該鉆機結構緊湊，底盤采用獨立中國重汽集團濟南動力有限公司生產，型號及型式：D10.27-40水冷四沖程增壓中冷柴油發動機，排放國四,功率196kw/2200rpm動力強勁。 ◎鉆機配備液壓雙卷?yè)P機組，主液壓卷?yè)P機能實現機械卷?yè)P機的快速放繩功能。副液壓卷?yè)P機具有提升力大，升速度快的特點。 ◎液壓工具卷?yè)P機具有提升力大，提升速度快的特點，即方便于隨車工具、鉆桿、附件等裝車運輸， 又能在打井時借助地錨上下滑動，上卸鉆桿十分方便。 ◎液壓油缸控制井口卡板進退，使保險卡板閉合，來實現卡住或放開鉆桿接頭。 ◎氣動一體化設計，實現氣動遠程控制3NB-130型泥漿泵離合，自動化程度高，操作簡便省力。 ◎鉆機裝有4只液壓支腿，兩只機械支腿。每個液壓支腿油缸活塞桿上都帶有螺紋并配有鎖母，鉆機調平后可用鎖母將油缸鎖緊。這樣，即使油缸泄露，底盤也不會(huì )失穩。 ◎轉盤為撥杠式，內部采用螺旋弧齒輪傳動，傳遞的扭矩大，是國內外同類鉆機的2倍。 ◎裝有30Kw發電機，帶有離合器不用時脫離開,為施工現場驅動水泵、夜間照明、焊接維修、生活用電等提供方便； ◎液壓系統采用了開式系統，上下車操縱分開，避免誤操作。裝有冬季油溫加熱器，夏季油溫散熱器,以適應不同季節液壓油加熱和散熱。 ◎本鉆機配有輔助卸桿油缸，利用此油缸推動轉盤棘齒，卸開鉆桿接頭扣絲，再用轉盤反轉卸桿，以防卸桿時沖擊力損壞鉆機變速箱。 |
|
|
|
|
|
基本標準配置：
|
技術參數 |
||||
|
名義鉆孔深度(M) |
600 |
|||
|
轉盤通孔直徑 |
500 |
|||
|
轉盤轉速(r/min) |
110；96；56；36；21；12 |
|||
|
轉盤扭矩(kN.m) |
4.3；5；8.5；13.3；22.7；40 |
|||
|
主卷?yè)P單繩拉力(kN) |
50 |
|||
|
主鉤提升能力(kN) |
300 |
|||
|
副卷?yè)P單繩拉力(kN) |
50 |
|||
|
副鉤提升力(kN) |
200 |
|||
|
工具卷?yè)P提升力（單繩）（kN） |
20 |
|||
|
工具吊鉤提升力（單輪）（kN） |
20 |
|||
|
鉆塔承載能力（kN） |
360 |
|||
|
鉆塔有效高度 |
11800 |
|||
|
主鉆桿 |
108×108×7500 |
|||
|
副鉆桿 |
￠88.9×9.8×5500 |
|||
|
泥漿泵 |
型號 |
3NB-130 |
||
|
缸徑 |
140 |
|||
|
排量（L/min） |
1000 |
|||
|
泵壓（MPa） |
5 |
|||
|
輸入功率（kW） |
95 |
|||
|
汽車底盤 |
底盤型號 |
TAZ5334TYT |
||
|
底盤形式 |
8×4 |
|||
|
發動機 |
型號 |
D10.27-40 |
||
|
型式 |
水冷四沖程增壓中冷 |
|||
|
額定功率(kW) |
196 |
|||
|
額定轉速 |
2200 |
|||
|
工作狀態（mm） |
11850×2490×17500 |
11850×2490×14500 |
||
|
運輸狀態（mm） |
16400×2490×4150 |
13400×2490×4150 |
||
