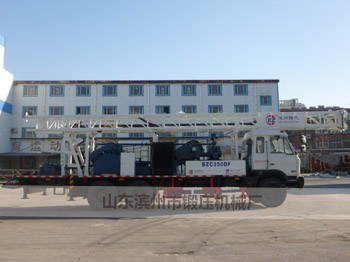

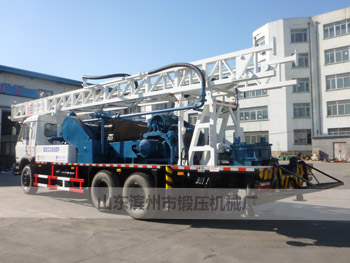

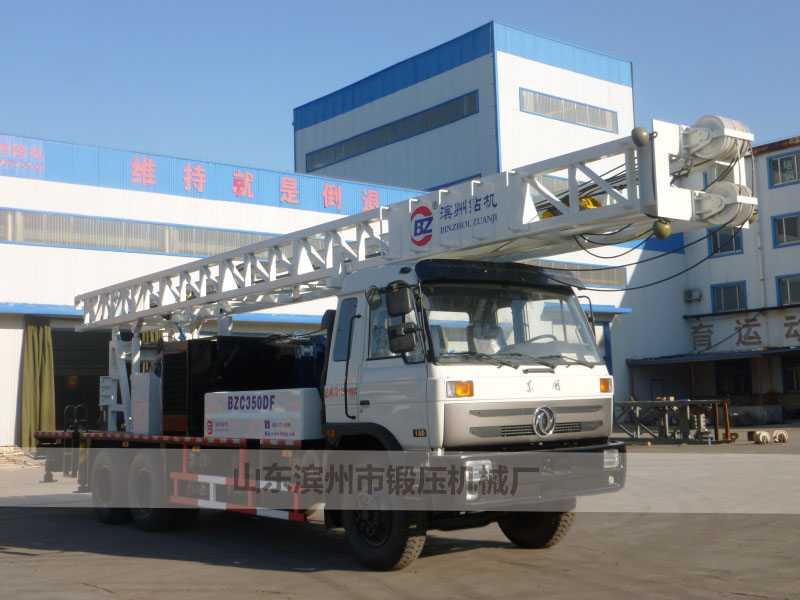

特 點：BZC300DDF6x4IV車裝水井工程鉆機
訂購熱線：0543-3325896
◎BZC300DDF6×4IV車裝水井鉆機是正循環回轉鉆機。該鉆機選用東風6×4專用鉆機底盤，型號為DFS1251GL18，排放標準國四，采用11.00R20鋼絲越野花紋輪胎，越野性好。
◎該鉆機結構緊湊，底盤采用獨立玉柴有限公司生產，型號YC6J220-46柴油發動機，排放國四,功率162kw/2500rpm動力強勁。
◎鉆機在鉆進時采用獨立柴油機發電機組作為動力，通過電機傳動使機械卷?yè)P和轉盤同時工作；
◎鉆機配備機械雙卷?yè)P機組，主副液壓卷?yè)P機具有提升力大，升速度快的特點，可以滿足正常鉆井的需要，并具備處理一般井內事故的能力。
◎液壓油缸控制井口卡板進退，使保險卡板閉合，來實現卡住或放開鉆桿接頭。
◎氣動一體化設計，實現氣動遠程控制BW850/2A泥漿泵離合，自動化程度高，操作簡便省力。
◎鉆機裝有4只液壓支腿，兩只機械支腿。每個液壓支腿油缸活塞桿上都帶有螺紋并配有鎖母，鉆機調平后可用鎖母將油缸鎖緊。這樣，即使油缸泄露，底盤也不會(huì )失穩。
◎轉盤為撥杠式，內部采用螺旋弧齒輪傳動，傳遞的扭矩大，是國內外同類鉆機的2倍。
◎液壓系統采用了開式系統，上下車操縱分開，避免誤操作。裝有冬季油溫加熱器，夏季油溫散熱器,以適應不同季節液壓油加熱和散熱。
◎本鉆機配有輔助卸桿油缸，利用此油缸推動轉盤棘齒，卸開鉆桿接頭扣絲，再用轉盤反轉卸桿，以防卸桿時沖擊力損壞鉆機變速箱。
|
技術參數 |
|||
|
名義鉆孔深度(M) |
300 |
||
|
轉盤通孔直徑 |
500 |
||
|
轉盤轉速(r/min) |
8.6-142 |
||
|
轉盤扭矩(kN.m) |
38.9-2.4 |
||
|
主卷?yè)P單繩拉力(kN) |
30 |
||
|
主鉤提升能力(kN) |
240 |
||
|
副卷?yè)P單繩拉力(kN) |
30 |
||
|
副鉤提升力(kN) |
120 |
||
|
鉆塔承載能力（kN） |
240 |
||
|
鉆塔有效高度 |
11900 |
||
|
主鉆桿 |
108×108×7500 |
||
|
副鉆桿 |
￠88.9×9.8×5500 |
||
|
動力 |
發電機型號 |
HH100/R6105AZLD-1 100kW |
|
|
主機 |
Y225S-4 37kW/1470rpm |
||
|
泥漿泵 |
Y225S-4 37kW/1470rpm |
||
|
液壓泵 |
YE2-160M-4 11kW/1470rpm |
||
|
泥漿泵 |
型號 |
BW850/20 |
|
|
缸徑 |
150 |
||
|
排量（L/min） |
850、600 |
||
|
泵壓（MPa） |
2、3 |
||
|
輸入功率（kW） |
40 |
||
|
汽車底盤 |
底盤型號 |
DFS1251GL18 |
|
|
底盤形式 |
6×4 |
||
|
發動機 |
型號 |
YC6J220-46 |
|
|
型式 |
水冷四沖程增壓中冷 |
||
|
額定功率(kW) |
162 |
||
|
額定轉速 |
2500 |
||
|
工作狀態（mm） |
10500×2480×13700 |
||
|
運輸狀態（mm） |
12500×2480×3700 |
||
